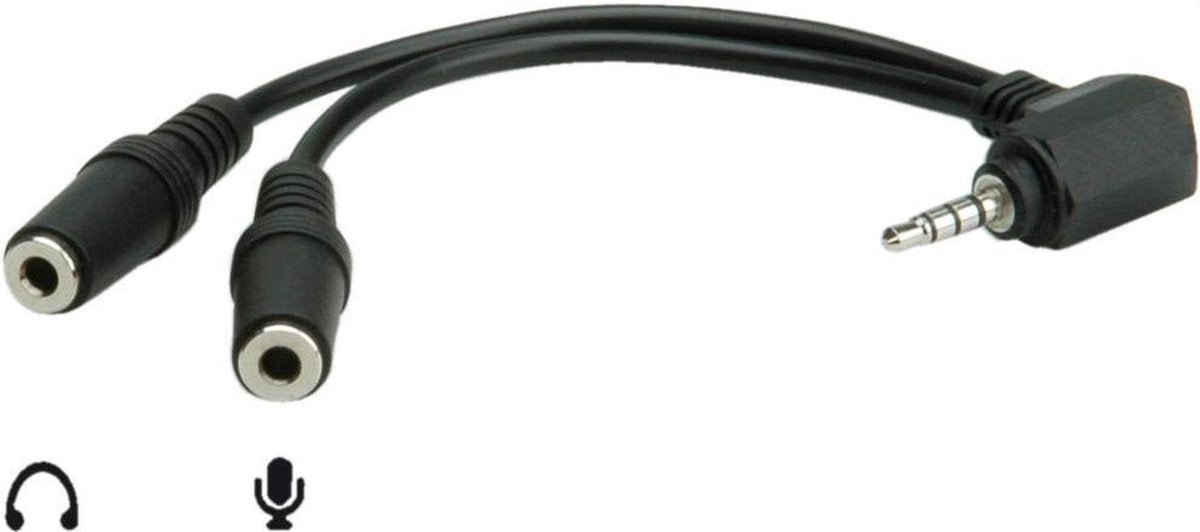

3,5mm 4-Pin > 2x 3,5mm Headset-Adapter (CTIA/AHJ) gewinkelt

Mit diesem Adapter können Sie ein Headset mit zwei Anschlüssen (grün für Audio und rosa für Mikrofon) an ein Notebook, Smartphone oder eine Spielekonsole mit einem 4-poligen 3,5-mm-Klinkenanschluss anschließen. Das Kabel entspricht der CTIA/AHJ-Pinbelegung.

CTIA/AHJ-Pinbelegung

Dieser Adapter folgt der CTIA/AHJ-Pinbelegung:
TRRS: Spitze = Links / Ring = Rechts / Ring = Masse / Ring = Mikrofon

OMTP und CTIA

Es gibt zwei Arten von Pinbelegungen, die bei Telefonen und Headsets üblich sind: die OMTP-Pinbelegung und die CTIA/AHJ-Pinbelegung. OMTP gibt es schon lange, und diese Pinbelegung war einst als Standard für alle Mobilgeräte gedacht. Bis Apple mit dem iPhone beschloss, das Masse- und Mikrofonsignal zu vertauschen, was dann zum CTIA/AHJ-Standard wurde. Infolgedessen konnten Apple-Kunden praktisch nur noch ein Original-Headset verwenden, und Headsets anderer Marken waren plötzlich nicht mehr verwendbar. Eine Reihe anderer Marken, allen voran Samsung, entschieden sich daraufhin ebenfalls für den CTIA/AHJ-Standard.

Welche Geräte unterstützen die CTIA/AHJ-Pinbelegung?

- fast alle Apple-Geräte
- fast alle Android-Smartphones (einschließlich Samsung, HTC, Huawei, LG usw.)
- BlackBerry
Microsoft Surface
- Nokia Lumia-Geräte der 1. Generation (505/510/610/710/800/900) und Nokia Lumia 620
- Sony PlayStation 4 DualShock 4 (DS4)-Controller
XBOX One-Controller
- Dell Latitude-Notebooks
- Lenovo Thinkpad Notebooks

Es ist schwierig, genau anzugeben, welche Geräte welche Pinbelegung haben. Sollte Ihnen nach dem Lesen des obigen Textes immer noch nicht ganz klar sein, empfehle ich Ihnen, die Modellnummer Ihres Geräts + Pinbelegung zu googeln. Sie können uns natürlich auch kontaktieren.
