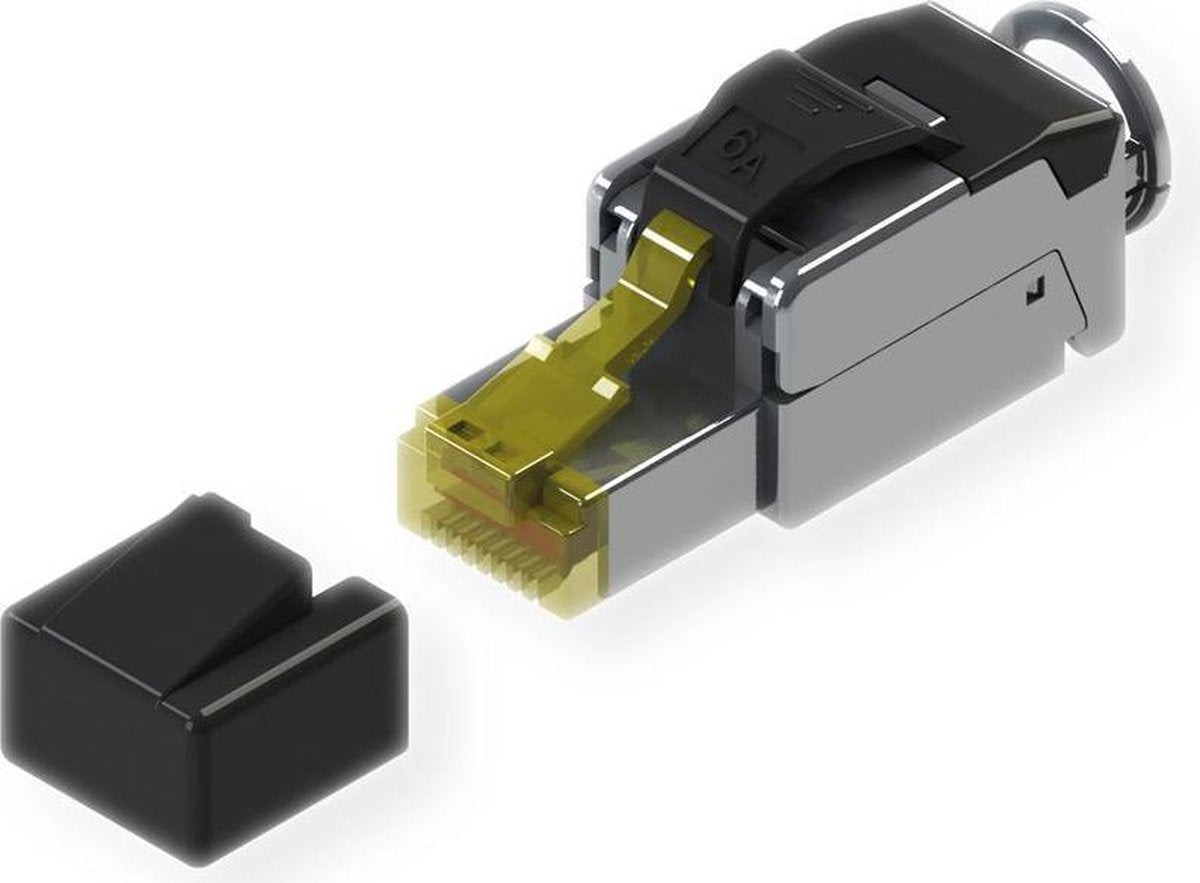

Premium RJ45 toolless connector voor F/UTP / S/FTP CAT6a netwerkkabel

Gebruik deze toolless RJ45 connector om uw netwerkkabel te voorzien van een connector.

Kenmerken:

- voor bevestiging aan CAT6a netwerkkabel
- voor bevestiging aan afgeschermde kabel (S/FTP en F/UTP)
- voor bevestiging aan AWG 23 - AWG 26 netwerkkabel met vaste (solid) aders
- voor bevestiging aan AWG 24 - AWG 26 netwerkkabel met flexibele (stranded) aders
- voor bevestiging is geen gereedschap nodig (toolless connector)
- levering omvat 1 connector met kabelmanager, huls en afsluitcover
- conform RoHS

EIA/TIA-568A en EIA/TIA-568B

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel):
1 = wit-oranje
2 = oranje
3 = wit-groen
4 = blauw
5 = wit-blauw
6 = groen
7 = wit-bruin
8 = bruin

4-delige connector met kabelmanager

Wanneer u vaak connectoren bevestigd gaat het steeds makkelijker. Maar wanneer u het incidenteel doet, blijft het toch altijd lastig om een juiste connector te maken. Deze connector is een ideale uitvinding, want u hoeft niet meer te 'friemelen' bij de connector. U kunt namelijk de aders eenvoudig sorteren in de bijgeleverde kabelmanager. Deze schuift u vervolgens in de connector waarna u deze dicht klikt. Een RJ45 connector maken was nog nooit zo makkelijk!

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT6a

Deze connector volgt de CAT6a specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 10 Gbit/s (Gigabit netwerken). Uiteraard kan deze connctor ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) of CAT6 (tot 1000Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen CAT6a kabel en connectoren te gebruiken.

S/FTP / F/UTP

Deze connector is afgeschermd en daardoor geschikt voor bevestiging aan afgeschermde netwerkkabel (S/FTP en F/UTP). Deze afscherming maakt uw netwerkkabel aanzienlijk beter dan bij een UTP / U/UTP kabel, wat staat voor Unshielded Twisted Pair (niet afgeschermd). Om deze afscherming in stand te houden dient u de afscherming van de kabel te verbinden met de afscherming (metalen gedeelte) van de connector.
