Filtercombinatie 3-60K is een stof voorafscheider waardoor tot 99% van het stof niet in de stofzuiger komt.

Resultaat:

• Veel minder vaak dure stofzuigerzakken vervangen, doordat bijna al het stof in het opvangvat terechtkomt;
• Continu maximale zuigkracht, omdat de stofzuigerzak nauwelijks vol raakt;
• Langer kunnen doorwerken door het grotere opvangvat in vergelijking met stofzuigerzakken;
• Langere levensduur van de stofzuiger vanwege minder slijtage van de stofzuigermotor.

Vrijwel alle stofzuigers kunnen op het filtersysteem worden aangesloten: normale huis-tuin-en-keukenstofzuigers, (professionele) bouwstofzuigers en afzuiginstallaties.

Filtercombinatie 3-60K bestaat uit cycloonfilter model 3 en het 60 liter kunststof (HDPE) opvangvat. Deze uitvoering is ideaal voor op werkplaatsen waar het systeem tegen een stootje moet kunnen. Bijvoorbeeld in de bouw waar het systeem vaak moet worden verplaatst. Maar ook is het een uitkomst voor werkplaatsen met een hoge luchtvochtigheid. De set is namelijk gemaakt van zeer sterk ABS en HDPE waardoor het systeem probleemloos kan worden bewaard in vochtige, onverwarmde werkplaatsen en schuren zonder dat het gaat roesten.

Het filter wordt door middel van een rubberen afdichtring luchtdicht bevestigd op het opvangvat. Filtersystemen zonder afdichtring brengen het risico met zich mee dat er lucht door de kieren wordt aangezogen waardoor de zuigkracht verloren gaat en de filterprestaties afnemen.

Het opvangvat heeft een klemdeksel en is luchtdicht door een rubberen seal in het deksel. De twee handvatten aan het opvangvat maken het mogelijk om het systeem makkelijk te verplaatsen, zelfs als het opvangvat vol zit.

De set is gemaakt van zeer sterk ABS en HDPE waardoor het systeem probleemloos kan worden bewaard in vochtige, onverwarmde werkplaatsen en schuren zonder dat het gaat roesten.

Onderdrukventiel:

Het filtersysteem heeft een door ons ontworpen onderdrukventiel dat ervoor zorgt dat de onderdruk in het opvangvat niet te hoog wordt. Het voorkomt daarmee dat het opvangvat in elkaar klapt door een te grote onderdruk. Niet alleen bouwstofzuigers, maar ook normale huis-tuin-en-keuken stofzuigers kunnen vaak al een te grote onderdruk opwekken. Zonder onderdrukventiel zullen daarom de meeste kunststof opvangvaten in elkaar worden gedrukt wanneer stof wordt opgezogen door kleine stofpoorten.

Bevestiging:

In het deksel is een gat van 48mm nodig om het onderdrukventiel te bevestigen. Heeft u geen 48mm gatenboor? Gebruik dan het ventiel om een diameter van 48mm uit te tekenen op het deksel. Daarna kan eenvoudig met een scherp mes een gat in het deksel worden gesneden. Snijd het gat in eerste instantie iets kleiner dan 48mm en schuur de rest weg, zodat u zeker weet dat het onderdrukventiel goed past.

Volgorde bevestiging:

1. Bout
2. Metalen ring
3. Bovenkant onderdrukventiel
4. Rubberen ring
5. Deksel
6. Rubberen schijf
7. Onderkant onderdrukventiel
8. Veer
9. Metalen ring
10. Stelmoer

Voor een goede werking van een cycloonfiltersysteem moet het onderdrukventiel gesloten blijven anders werkt het cycloonfilterprincipe niet meer en zal het opgezogen stof alsnog in de stofzuiger terechtkomen. Een ventiel dat continu opengaat, is een teken dat of het onderdrukventiel niet strak genoeg staat afgesteld of dat de onderdruk structureel te hoog is (bijvoorbeeld doordat stof wordt weggezogen door een te kleine stofpoortopening). In die gevallen kan een aantal dingen worden gedaan:

• De stelmoer strakker aandraaien. Draai de stelmoer telkens maximaal twee slagen om hem daarna te testen. Daardoor wordt voorkomen dat het onderdrukventiel te strak staat afgesteld waardoor het ventiel niet op tijd opengaat en het opvangvat alsnog indrukt. Voor onze blauwe opvangvaten moet de stelmoer tot iets onder het midden van het schroefdraadgedeelte worden gedraaid.
• De stofzuiger op een lager toerental laten draaien. Niet te laag, want er moet een basisonderdruk in het opvangvat zijn.
• Gebruik een zuigmond met variabele luchtinlaat, bijvoorbeeld onze Pro-X zuigmond. Die zuigmond kan door middel van een schuif lucht van buiten toelaten, waardoor de onderdruk wordt verlaagd.
• Gebruik een kortere slang op de zij-ingang van het filter. Een slang zorgt voor luchtweerstand: hoe langer de slang, hoe groter de luchtweerstand. Een grotere luchtweerstand zorgt voor een grotere onderdruk.
• Gebruik een slang met een grotere binnendiameter en een grotere zuigmond. Daardoor kan meer lucht door het systeem stromen en wordt de onderdruk verlaagd.
• Verminder het aantal bochten in de slang. Elke bocht zorgt voor extra luchtweerstand en daardoor een grotere onderdruk.

Let op: wilt u het systeem gebruiken op machines waarvan de stofpoort een kleinere binnendiameter heeft dan 30mm en heeft u geen stofzuiger waarvan de zuigkracht kan worden aangepast? Dan raden we aan om een zuigmond te gebruiken met variabele luchtinlaat, bijvoorbeeld onze Pro-X zuigmond. Kleinere stofpoorten zullen namelijk voor een te grote onderdruk zorgen waardoor het ventiel continu open gaat.

Te gebruiken bij stofafzuiging:

• Schuurmachine;
• Zaagtafel;
• Straalkast;
• Bovenfrees;
• Afkortzaag;
• Muur- en vloerfrees;
• CNC-frees;
• Schoonzuigen (bouw)vloeren;
• En vele andere toepassingen.

Specificaties:

• Filtert tot 99%;
• Luchtdoorvoer: 280m3/u maximaal | 175m3/u minimaal;
• In- en uitgang: buitendiameter 55mm | binnendiameter 50mm;
• Hoogte: 905mm;
• Breedte: 400mm.

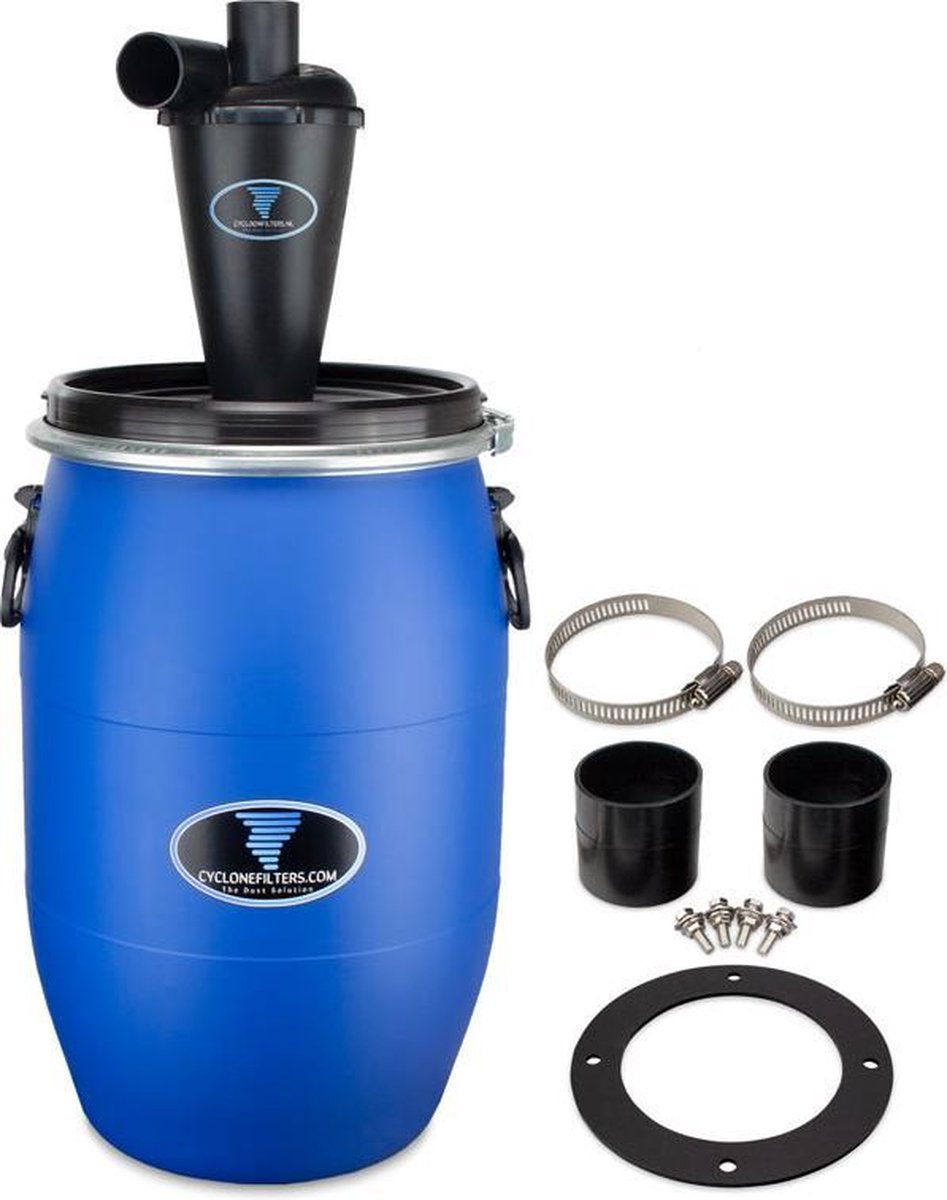

Inhoud:

• Cycloonfilter model 3;
• 60 liter kunststof opvangvat;
• Rubberen afdichtring;
• Onderdrukventiel;
• 2 x 50mm koppelstuk: binnendiameter 50mm>46mm en buitendiameter 55mm>50mm;
• 2 x slangklem: bereik 40mm t/m 64mm;
• Bevestigingsmateriaal.
