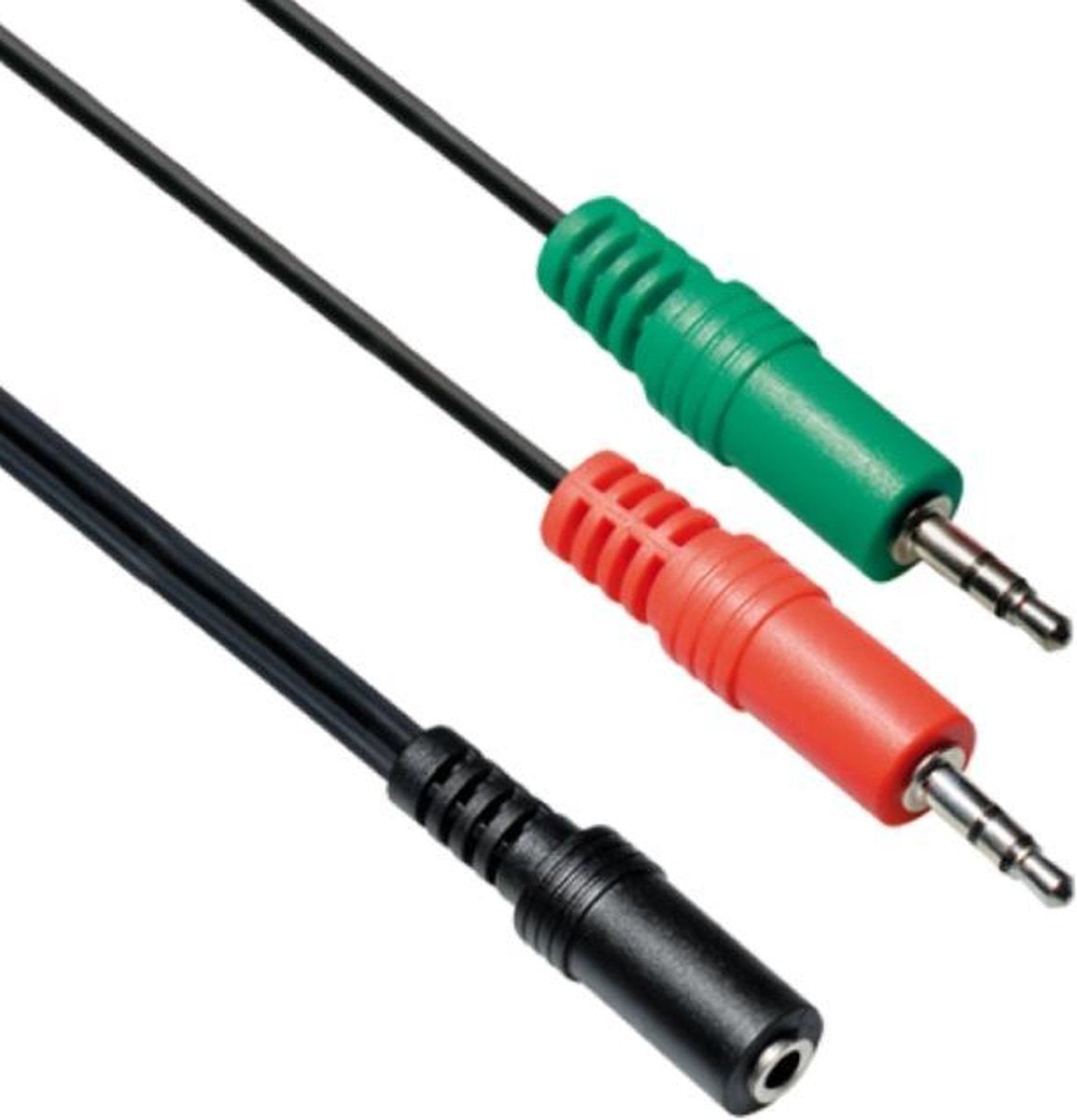

2x 3,5mm > 3,5mm 4-polig headset adapter (CTIA/AHJ)

Gebruik deze adapter om een headset van Apple of Android smartphones met 1 connector aan te sluiten op een PC of notebook met 2 aansluitingen (groen voor audio en roze voor microfoon). Deze kabel volgt de CTIA/AHJ pinout.

CTIA/AHJ pinout

Deze adapter volgt de CTIA/AHJ pinout:
TRRS: Tip = Links / Ring = Rechts / Ring = Massa / Ring = Mic

OMTP en CTIA

Er zijn 2 soorten pinouts gangbaar bij telefoons en headsets. Namelijk de OMTP pinout en de CTIA/AHJ pinout. OMTP bestaat al veel langer en deze pinout is ooit bedoeld als standaard voor alle mobiele apparaten. Totdat Apple met de iPhone kwam en besloot de massa en het microfoonsignaal om te wisselen, wat vervolgens de CTIA/AHJ standaard werd. Gevolg was dat klanten van Apple eigenlijk alleen maar een originele headset konden gebruiken en headsets van andere merken ineens niet meer te gebruiken waren. Een aantal andere merken met Samsung voorop besloten toen maar ook de CTIA/AHJ standaard te volgen.

Welke apparaten ondersteunen de CTIA/AHJ pinout?

- vrijwel alle apparaten van Apple
- vrijwel alle Android smartphones (o.a. Samsung, HTC, Huawei, LG etc.)
- BlackBerry
- Microsoft Surface
- 1e generatie Nokia Lumia toestellen (505/510/610/710/800/900) en Nokia Lumia 620
- Sony PlayStation 4 DualShock 4 (DS4) controller
- XBOX One controller met chat adapter
- Dell Latitude notebooks
- Lenovo Thinkpad notebooks

Het is vrij moeilijk om exact aan te geven welke apparaten nu precies welke pinout volgen. Mocht het u na het lezen van bovenstaande nog niet helemaal duidelijk zijn, dan adviseer ik u het tyummer of modelnummer van uw apparaat + pinout te googlen. U kunt natuurlijk ook contact met ons opnemen.
