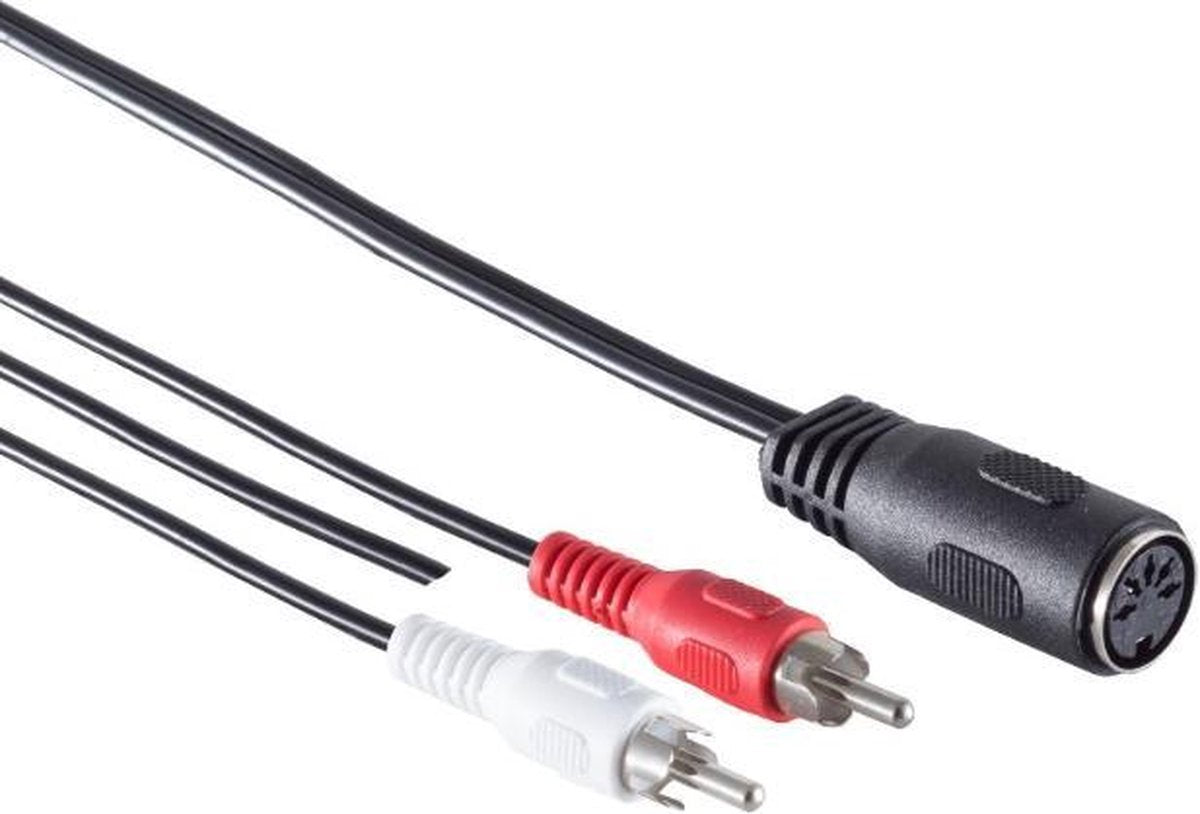

DIN 5-pins (v) - Tulp stereo 2RCA (m) audio adapter met aarde-kabel

Deze audio adapter kunt u gebruiken om een audio apparaat met Tulp stereo 2x RCA aansluiting te verbinden met een DIN kabel. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. De Tulp connector wordt ook wel cinch of RCA connector genoemd.

Aarde draad

Deze kabel beschikt tevens over een aarde draad (massa draad). Hierdoor is deze kabel uitermate geschikt voor het aansluiten van platenspelers (draaitafels, pick-up spelers) en andere apparaten waarbij aarde (ground) gewenst is.

Let op!

Deze kabel is geschikt om een bron apparaat, bijvoorbeeld een CD-speler of Cassette deck met Tulp stereo uitgang te verbinden met een versterker met DIN ingang. Ook kunt u deze kabel gebruiken om een recorder met DIN uitgang te verbinden met een versterker met Tulp ingang. Pin 3 en Pin 5 zijn aangesloten, Pin 1 en Pin 4 zijn niet aangesloten.

Pin 1 en 4 / Pin 3 en 5

Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4.

DIN aansluiting

Veel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.
